5 J41N燃气截止阀
详情介绍
【产品说明】
J41N型燃气专用截止阀：手动、法兰连接、直通式、阀座密封面材料为尼龙塑料、公称压力PN40、阀体材料为碳素钢的截止阀。
阀门具体型号为j41n-40，公称通径常用的从DN10~DN150，适用温度小于等于150摄氏度，适用的介质有石油气、空气等无腐蚀性介质。
【性能参数】

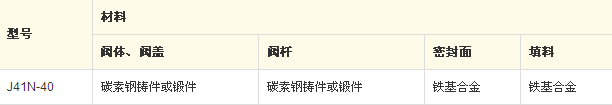

【零件材料】

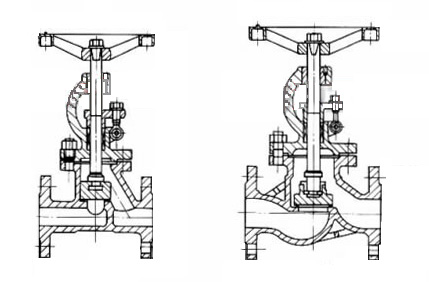

【结构示意图】
【外形及结构尺寸】
| DN | L | D | D1 | D2 | b | z*Фd | H | D0 | W(kg) |
| 10 | 130 | 90 | 60 | 40 | 16 | 4*Ф14 | 198 | 120 | 4.5 |
| 15 | 130 | 95 | 65 | 45 | 16 | 4*Ф14 | 233 | 120 | 5 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4*Ф14 | 275 | 140 | 7 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4*Ф14 | 285 | 160 | 9 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4*Ф18 | 302 | 160 | 12 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4*Ф18 | 355 | 200 | 17 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4*Ф18 | 373 | 240 | 24 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8*Ф18 | 408 | 280 | 33 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8*Ф18 | 436 | 320 | 44 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8*Ф23 | 480 | 360 | 60 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8*Ф25 | 558 | 400 | 89 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8*Ф25 | 611 | 400 | 130 |
联系人：经理 电话：133-1168-3585
