【阀门介绍】

【阀门型号】

橡胶瓣止回阀常见的型号有：hc44x、hc44x-10、hc44x-16、hc44x-25、hc44x-40、hc44x-10c、hc44x-10q、hc44x-16c、hc44x-16q、hc44x-25c等。

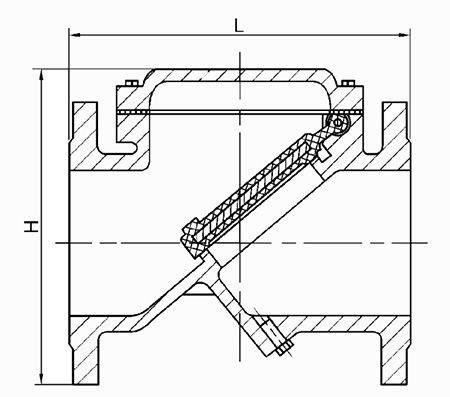

【结构简图】

【性能参数】

公称通径有：DN40、DN50、DN65、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400等；
公称压力有：1.0MPa、1.6MPa、2.5MPa；
密封试验压力有：1.1MPa、1.76MPa、2.75MPa；
壳体试验压力有：1.5MPa、2.4MPa、3.75MPa；
工作温度小于80摄氏度；
适用介质有：清水和油品；
零件材料：阀体、阀盖主要有灰铸铁、碳钢；阀瓣橡胶组合件；弹簧为不锈钢；

【外形尺寸】

注释：铸铁法兰连接尺寸按GB/T4216-84标准；铸钢法兰连接尺寸按JB/T79.1-1994标准。
