5 GL11H Y型过滤器
详情介绍
【产品说明】
GL11H-16 Y型铸铁过滤器：阀体材料为灰铸铁，适用于水、蒸汽、油品，公称尺寸 DN15~DN500，用于工作压力 ≤1.6MPa 的管路上，可过滤介质中的污垢，锈等杂物，主要起到保护阀门和设备的正常使用。Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀定位水位阀或其它设备的进口端。

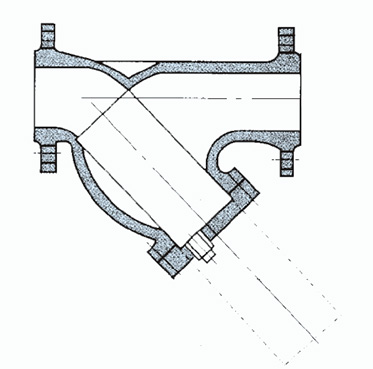

【结构简图】
【性能参数】
| GL11H-16 Y型过滤器性能参数 | ||||
| 过滤器型号 | PN | 工作压力 (MPa) | 使用温度 (℃) | 适用介质 |
| GL11H-16 | 16 | ≤ 1.6 | ≤ 200 | 水、蒸汽、油品 |
【零件材料】
| GL11H-16 Y型过滤器零部件材料 | |||
| Y型过滤器型号 | 材料 | ||
| 阀体 | 阀盖 | 过滤网 | |
| GL11H-16 | 灰铸铁 | 灰铸铁 | 不锈钢 |
【外形尺寸及重量】
| GL11H-16 Y型过滤器主要外形及结构尺寸(mm) | ||||
| DN | DN/in | L | H | 重量/kg |
| 15 | 1/2 | 90 | 70 | 0.75 |
| 20 | 3/4 | 100 | 70 | 0.7 |
| 25 | 1 | 110 | 80 | 0.93 |
| 32 | 11/2 | 130 | 95 | 1.27 |
| 40 | 11/2 | 150 | 95 | 1.96 |
| 50 | 2 | 170 | 110 | 2.7 |
注释：此过滤器最大尺寸可以做到DN500mm。
联系人：经理 电话：133-1168-3585
